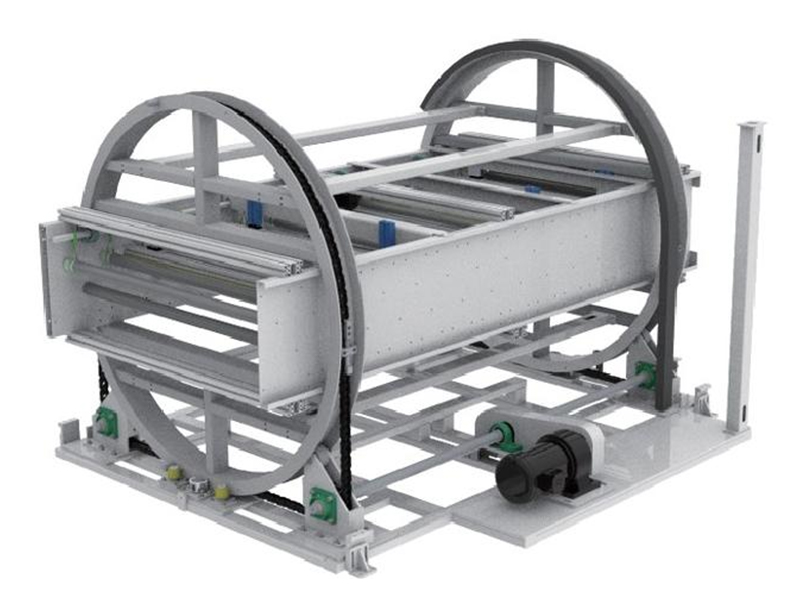

原地翻板机
|
内容 |
用材(备注) |
|
适用条件 |
对单张板件进行输送及翻面 |
|
滚筒速度 |
0-25m、35m、52m/min变频可调 |
|
翻转速度 |
4次/min |
|
功率 |
3.3kw |
|
载重 |
60kg/台 |
|
框架 |
方管抛丸焊接 |
|
圆盘 |
钢板滚弯焊接 |
|
主梁 |
100*50mm铝型材 |
|
滚筒 |
φ50*1.5mm热镀锌管套2mm胶 |
|
内轴 |
φ15mm拉钢处理 |
|
滚筒中心距 |
根据工件长度设计，常规80mm、110mm |
|
弹性带 |
BST特制 |
|
传动轴 |
φ30mm镀铬光轴 |
|
夹板机构 |
气动同步顶升夹特 |
|
翻转控制 |
自动 |
|
翻转方式 |
电机驱动 |
|
是否带升降靠档 |
□否(默认) 口 是 |
|
是否带基准靠档 |
□否(默认) 口 是 |
产品的作用和价值
原地翻板机有滚筒线、顶升装置和翻板装置组成，板 件运输至滚筒线相应位置后通过升降靠档限位气缸将 一侧滚筒线顶升压住板件，翻板装置通过链轮链条进 行中心旋转180度实现板件整体的翻转。
产品设计优势
1.优质套胶辊，美观耐用；
2.铝型材主梁，设备重量轻盈；
3.优质弹性带传动，平稳噪音小；
4.180°翻转后可直接进料，无需复位，节省时间； 5. 适用干宽度较大的板件(板件小于2440mm*1220mm)
|
型号 |
宽(mm) |
长(mm) |
高(mm) |
|
20320 |
1850 |
3000 |
900 |
