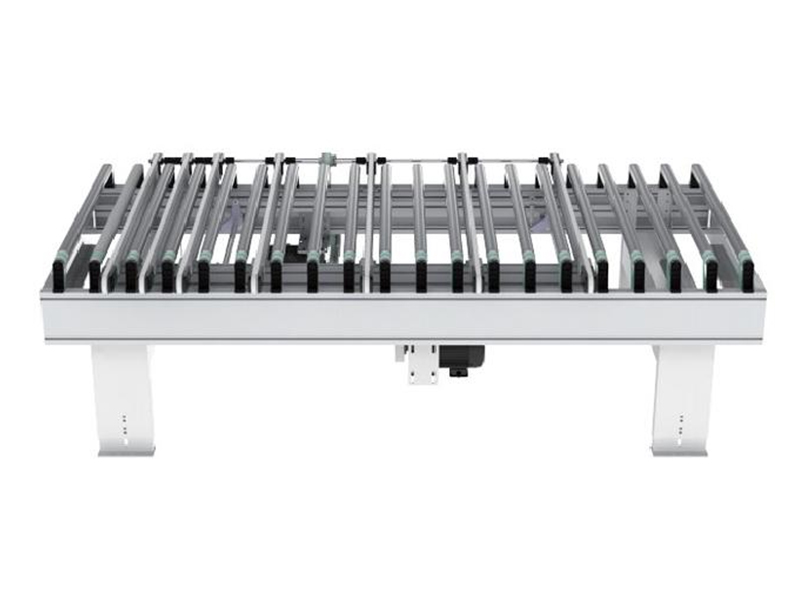

双向平移机
|
型号 |
设备宽度 |
设备长度 |
设备高度 |
|
20202A单排 |
1370 |
3000 |
725±50 325+50 925+50 |
|
20202B单排 |
1370 |
|
内容 |
参数 |
|
|
适用条件 |
单张板件或包件进行输送 |
|
|
载重 |
60kg/台 |
|
|
滚筒速度 |
0-25m、35m、52m、80m/min可调 |
|
|
皮带速度 |
0-30m/min可调 |
|
|
功率 |
0.75kw、1.5kw |
|
|
支脚 |
5mm厚酸洗板折弯 |
|
|
主梁 |
240*50mm铝型材 |
|
|
滚筒 |
φ50.1.5mm热镀锌管套2mm胶 |
|
|
内轴 |
φ15mm拉钢镀锌处理 |
|
|
端盖 |
BST特制 |
|
|
滚筒座 |
LV130 |
|
|
滚筒中心距 |
根据工件长度设计，常规110,100mm |
|
|
弹性带 |
BST特制 |
|
|
传动轴 |
φ30mm镀铬光轴 |
|
|
同步带组数 |
根据工件长度设计，常规3组、5组、7组、9组 |
|
|
顶升行程 |
20mm |
|
|
顶升控制 |
自动 |
|
|
顶升方式 |
气动同步顶升 |
|
|
是否带基准靠挡 |
口否(默认) 口 是 |
|
|
是否带安全靠挡 |
口否(默认) 口 是 |
|
|
是否带过渡导轮 |
□否(默认) □是 |
|
|
是否需配置封板 |
□否(默认) 口 是 |
|
|
是否配置连接板 |
口否(默认 |
□是 |
产品的作用和价值
适用于家具厂进行自动化连线升级或改造使用，对 单张板件或单个包件进行输送，在速度较快的时侯 噪音小，耐磨性好。
产品设计优势
1.支脚高度可调节，对地面平整度有很强的适应性；
2.基本不需维修保养，使用寿命10年以上(电器部份 除外)
3.滚筒采用热镀锌管，耐腐蚀强度高可通过72小时盐 雾试验；
4.弹性带传动在运行过程中噪音小，弹性带韧性足不易断裂；
5.滚筒在原有的表面基础上再套优质胶管，保护板件 外观不受损伤；
6.支脚采用酸洗板且板面平整，抛丸打砂后喷塑处理 且防腐蚀能力强；
7.支脚采用激光切割开料割孔，孔位精准，数控折弯机折弯，角度精准；
