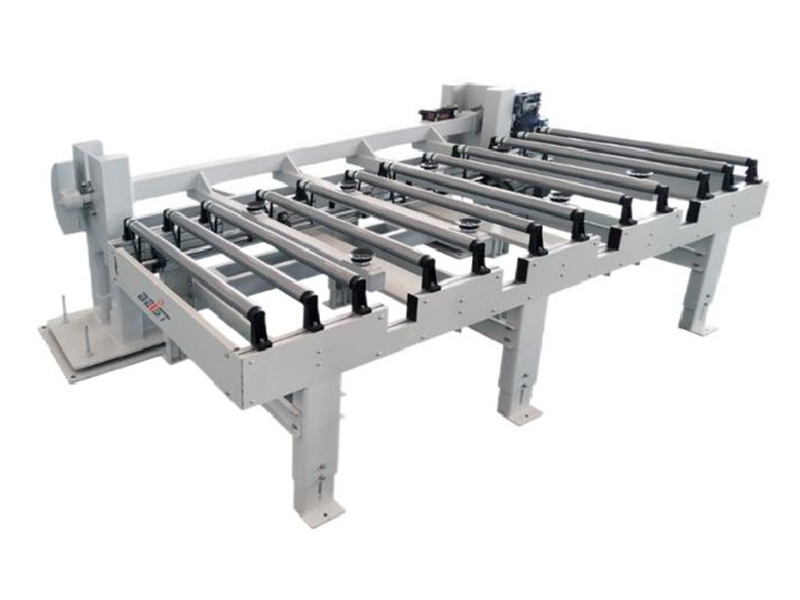

吸 盘 翻 板 机
|
内容 |
参数 |
|
适用条件 |
对单张板件进行输送及翻面 |
|
滚筒速度 |
0-25m、35m、52m/80m/min变频可调 |
|
翻转速度 |
2次/min |
|
功率 |
0.75kw、1.5kw |
|
载重 |
60kg/台 |
|
支脚 |
5mm厚酸洗板折弯 |
|
主梁 |
250*50mm铝型材 |
|
滚筒 |
φ50*1.5mm热镀锌管套2mm胶 |
|
内轴 |
φ15mm拉钢处理 |
|
端盖 |
BST特制 |
|
滚筒座 |
LV130 |
|
滚筒中心距 |
堂规165mu |
|
弹性带 |
特制 |
|
传动轴 |
φ30mm镀铬光轴 |
|
吸盘组数 |
4组(每组两个吸盘) |
|
翻转角度 |
180度 |
|
翻转控制 |
自动 |
|
翻转方式 |
电机驱动 |
|
是否带基准靠档 |
□否(默认) 口 是 |
|
是否带安全靠档 |
□否(默认) □是 |
|
是否需配置封板 |
□否(默认) 口 是 |
|
是否需配置连接板 |
□否(默认) 口 是 |
产品的作用和价值
吸盘翻板机悬臂上的吸盘吸附板件后通过蜗轮蜗杆 减速帆组驱动悬臂进行间歇性翻转从而实现板件的 翻转工作效率目前适合用干雕刻机连线。翻板机与 滚筒线可拆分开单独购买使用。
产品设计优势
1.优产套辊，美观耐用；
2.铝型材主梁，设备重量轻盈；
3.优质弹性带传动，平稳噪音小；
4.适合雕刻加连线，对接四条线；
5.自动翻板，减少板料表面划伤，提高产品质量；
6.翻转底座、悬臂一体式焊接加工，同心度更好 翻转更加平稳。
|
型号 |
外形尺寸(mm) |
外形尺寸(mm) |
腹 |
||||
|
宽度 |
度 |
高度 |
宽度 |
长度 |
厚度 |
||
|
20410 |
1300 1500 |
280 |
1100 |
1220 |
2440 |
6-25 |
900mm |
|
3000 |
|||||||
|
3300 |
|||||||
